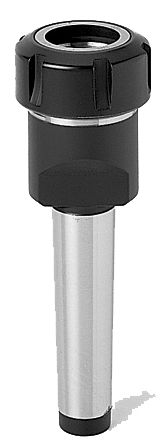

Morse Taper Shank Collet Chucks

Morse Taper Shank Collet Chucks

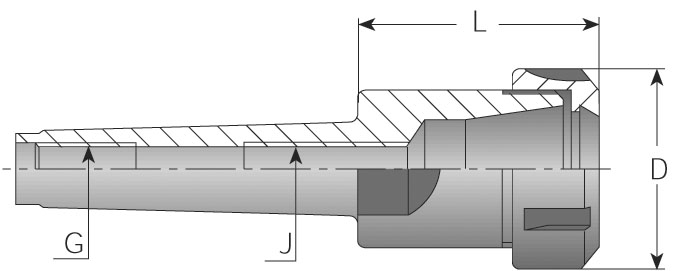

Morse Taper Shank Collet Chucks - Diagram

MORSE TAPER ER COLLET CHUCK
Cat. No. Range L G J D

MT2-ER20

.022-.514

1.687

3/8-16

M10

1.344

MT2-ER25

.041-.632

1.875

3/8-16

M10

1.656

MT3-ER32

.080-.789

2.750

1/2-13

M12

1.968

MT3-ER40

.120-1.025

3.125

1/2-13

M12

2.484

MT4-ER32

.080-.789

2.406

5/8-11

M16

1.968

MT4-ER40

.120-1.025

3.187

5/8-11

M16

2.484

MT4-ER50

.396-1.338

4.937

5/8-11

M16

3.078

MT5-ER40

.120-1.025

3.250

3/4-16

M28 X 1.5

2.484

MT5-ER50

.396-1.338

3.328

3/4-16

M28 X 1.5

3.078

MT6-ER50

.396-1.338

3.937

1-8

M36 X 1.5

3.078
